告訴你怎樣解決激光切割加工燒邊問題

   恒宇泰專業從事不銹鋼加工多年，今天給大家分享一下關于激光切割加工的燒邊問題該如何解決，來了解下吧！

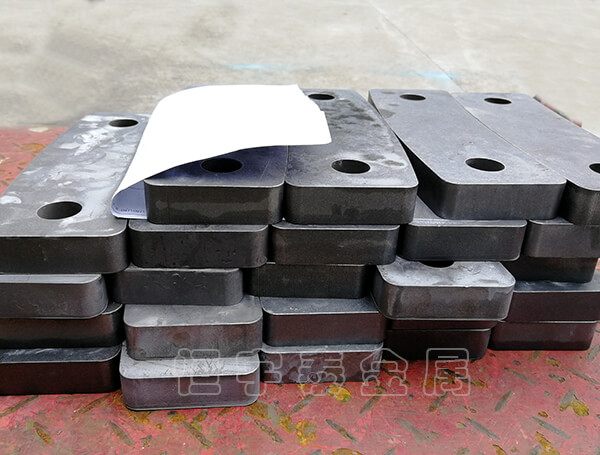

   用激光切割機加工鈑金時，可能會出現燒邊或者掛渣等情況，出現這種情況，不僅影響產品的精度，還會影響產品的美觀，降低產品品質，長此以往就會給企業帶來不好的社會反響，影響企業的經營，造成很大的經濟損失。但以上情況時不可避免的，在出現這種情況后，該如何進行處理呢？

  解決這個問題我們先要找到癥結所在，激光切割機為什么會有燒邊的情況出現？是因為金屬激光切割機在小孔的加工中，孔外側可得到充分的冷卻，單孔內側的小孔部分卻因為熱量可擴散的空間小，熱能過于集中從而引起過燒，掛渣等。另外，在厚板切割中，穿孔時所產生的堆積在材料表面的熔融金屬以及熱量積累會使輔助氣流紊亂、熱量輸入過多，從而引發過燒。

  1、金屬激光切割機在碳鋼小孔切割時產生過燒的解決方法：在以氧氣為輔助氣體的碳鋼切割中，解決問題的關鍵在于如何抑制氧化反應熱的產生。可采用穿孔時輔助氧氣，滯后切換為輔助空氣或氮氣來切割的方法。這種方法可加工1/6厚板的小孔。低頻率、高峰值輸出功率的脈沖切割條件具有能減少熱量輸出的特點，有助于切割條件的優化。把條件設定為單一脈沖激光束、能量強度大的高峰值輸出、低頻條件，可有效減少穿孔過程中熔融金屬在材料表面的堆積，有效抑制熱量輸出；

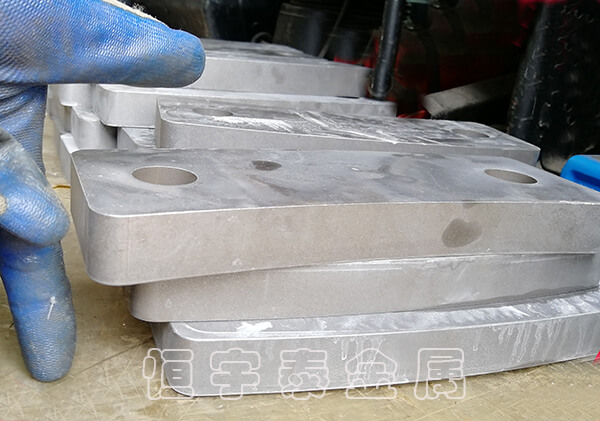

  2、金屬激光切割機在鋁合金及不銹鋼切割中的解決方法：在此類材料加工中，使用的輔助氣體是氮氣，在切割中是不會發生燒邊，但是，由于小孔內側材料的溫度很高，內側的掛渣現象將比較頻繁。有效的解決方法是加大輔助氣體的壓力，將條件設為高峰值輸出、低頻率的脈沖條件。輔助氣體使用空氣時也和使用氮氣時一樣，是不會發生過燒的，但卻很容易在底部出現掛渣，需要將條件設置為高輔助氣體壓力、高峰值輸出、低頻率的脈沖條件。

  歡迎關注恒宇泰網站了解激光切割加工相關內容，更多精彩資訊等你來！
