焊接加工對焊接技術(shù)的要求

焊接加工是指通過加熱或加壓，或兩者并用，使焊件達(dá)到結(jié)合的一種加工方法。

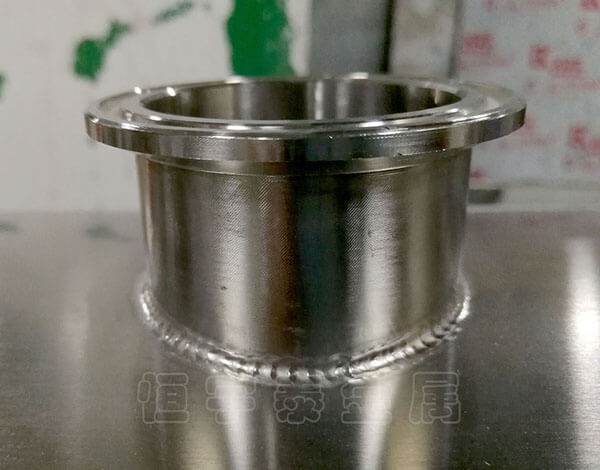

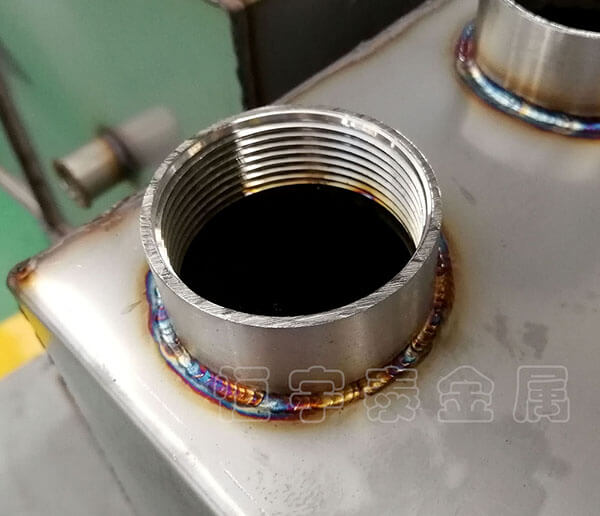

接下來小編帶您了解焊接加工對焊接技術(shù)有哪些要求?

1、焊接結(jié)構(gòu)件的長度尺寸公差見1-245c尺寸和形位公差數(shù)值，適用于焊接零件和焊接組件的長度尺寸。焊接件的直線度.平面度和平行度公差見1-245c尺寸和形位公差數(shù)，焊接結(jié)構(gòu)件的尺寸公差與形位公差等級選用見1-245b尺寸和形位公差等級。

2、標(biāo)注和未標(biāo)注角度的偏差見1-246a角度偏差，角度偏差的公稱尺寸以短邊為基準(zhǔn)邊，其長度從圖樣標(biāo)明的準(zhǔn)點(diǎn)算起。

3、噴丸處理的焊接件，為了防止鋼丸鉆入焊縫，必須焊接內(nèi)焊縫，并盡量避免內(nèi)室和內(nèi)腔.如果結(jié)構(gòu)上必須有內(nèi)室和內(nèi)腔，則必須進(jìn)行酸洗，以便達(dá)到表面除銹質(zhì)量等級Be(見JB/ZQ4000.10-86附錄A).對此圖樣需作標(biāo)注。

4、由平爐鋼制造的低碳鋼結(jié)構(gòu)件，可在任何溫度下進(jìn)行焊接.但為了避免焊接過程產(chǎn)生裂紋及脆性斷裂，厚度較大的焊接件，焊削必須根據(jù)工藝要求，進(jìn)行預(yù)熱和緩冷.板厚超過30mm的重要焊接結(jié)構(gòu)，焊后應(yīng)立即消除內(nèi)應(yīng)力，消除內(nèi)應(yīng)力采用550-600℃回火，或200℃局部低溫回火。

5、普通低合金結(jié)構(gòu)鋼制造的焊接件，必須按照焊接零件的碳當(dāng)量和合金元素含量、零件的厚度、鋼結(jié)構(gòu)件的用途和要求進(jìn)行焊前預(yù)熱和焊后處理。

6、有密閉內(nèi)腔的焊接件，在熱處理之前，應(yīng)在中間隔板上適當(dāng)?shù)奈恢眉庸う?0mm孔，使其空腔與外界相通，需在外壁上鉆孔的，在熱處理后要重新堵上。

7、焊縫射線探傷應(yīng)符合GB3323-82的規(guī)定.要進(jìn)行力學(xué)性能試驗的焊接，應(yīng)在圖樣或訂貨技術(shù)要求中注明。焊縫的力學(xué)性能試驗種類、試樣尺寸按GB2649-81-GB2656-81的規(guī)定，試樣板焊后與工件經(jīng)過相同的熱處理，并事選經(jīng)過外觀無損探傷檢查。

8、焊件要進(jìn)行密封性檢驗和耐壓試驗時，應(yīng)按本標(biāo)準(zhǔn)要求進(jìn)行.對耐壓試驗有要求時，應(yīng)在圖樣或訂貨要求中注明試驗壓力和試壓時間。

以上就是小編整理出焊接加工對焊接技術(shù)的要求，僅供參考，希望對大家有用。
