不銹鋼打底焊焊接方法

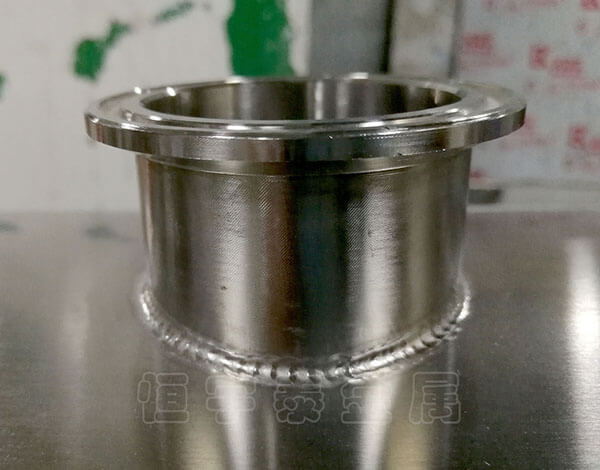

不銹鋼管的焊接通常由打底焊、填充焊、蓋面焊幾部分組成。不銹鋼管打底焊是不銹鋼管焊接中最關鍵的一環(huán)，它不僅關系到工程的質量，而且關系到工程的進度，目前不銹鋼打底分為背面充氬和不充氬兩種工藝。背面充氬保護又分為實芯焊絲+TIG工藝和實芯焊絲+TIG+水溶性紙工藝兩種；背面不充氬保護又分為藥芯焊絲打底焊和焊棒(藥皮焊絲)打底TIG焊。

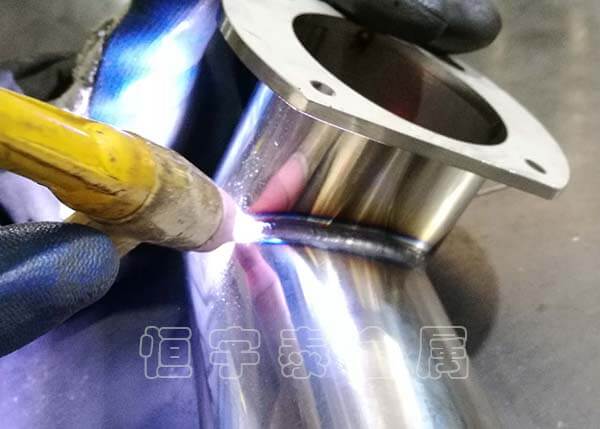

不銹鋼打底焊通常采用TIG工藝，根據(jù)現(xiàn)場的實際情況，我們可采用以下四種方法進行打底焊。

1、背面采用堵板進行封堵通氣保護

不銹鋼管道預制時，焊口通?？蛇M行轉動焊接，通氣非常容易，這時通常采用堵板對管道內焊口兩側進行封堵通氣進行保護的方法進行打底焊，同時外側用膠粘布進行封堵。

焊接時，應采用提前通氣，滯后停氣的工藝，外側膠粘布邊焊邊撕去，由于堵板為膠皮與白鐵皮組成，不易損壞，所以這種焊接方法能很好的保證焊縫內側充滿氬氣及保證其純度，從而有效地保證焊縫內側金屬不被氧化，保證了焊縫打底焊的質量。

2、可溶性紙或溶性紙與堵板結合封堵通氣保護

不銹鋼管道固定口安裝焊接時，內側通氣比較困難，有的一側較易進行封堵，在這種情況下，可采用水溶性紙+堵板進行封堵。即易通氣、好拆除的一側用堵板進行封堵，不易通氣、不好拆除堵板的一側用水溶性紙進行封堵，同時外側用膠粘布粘貼焊縫進行封堵

不銹鋼固定口焊接時，在很多情況下會出現(xiàn)焊縫兩側都無法通氣，這時如何保證焊縫內側充氬保護就成為了一個難題，在現(xiàn)場實際施工中，我們采用焊縫兩側用水溶性紙進行封堵，從焊縫中心通氣、外側用膠粘布粘貼進行封堵的方法，成功的解決了上述難題。

3、采用藥芯焊絲打底TIG焊

該方法在我國應用已有數(shù)年，現(xiàn)已生產出E308T1-1、E308LT1-1、E309T1-1、E309LT1-1、347T1-1、E316T1-1、E316LT1-1等藥芯焊絲。

由于背面不充氬，其優(yōu)點顯而易見，主要表現(xiàn)為高效、簡便、成本低，適宜于施工現(xiàn)場安裝。但藥芯焊絲由于其結構特點，操作時對焊工的要求較高，其送絲速度快，送絲準確度要求高，掌握有一定難度，焊工應經專門培訓，技術熟練后方可參加焊接。

4、采用藥皮焊絲（自保護焊絲）打底TIG焊

不銹鋼打底焊絲+TIG工藝的保護機理是背面焊縫利用焊絲熔化產生的熔渣和其合金元素的冶金反應來進行保護，正面焊縫依靠氬氣、渣和合金元素進行保護。

采用此種工藝，應注意以下操作要點：焊接過程中，焊把、焊絲、焊件之間保持正確的夾角，理想的焊把噴嘴后傾角為70°～80°，焊絲與焊件表面夾角為15°～20°；正確控制熔池溫度，通過改變焊把與焊件的夾角、改變焊接速度等來改變熔池溫度，從而保證焊縫成形美觀（寬窄一致、不出現(xiàn)內凹、過凸等缺陷）；

操作時，電流應比焊實芯焊絲時稍大，焊把應稍作擺動，以使鐵水和熔化的藥皮加速分離，便于觀察熔池和控制是否焊透；填充焊絲時，最好送到熔池的1/2處，并向內稍壓一下，以此手法來保證根部焊透、并防止出現(xiàn)內凹；

焊接過程中，焊絲應有規(guī)則的送入、取出，并保證焊絲始終處于氬氣的保護下，以免焊絲端部被氧化，影響焊接質量；注意起弧、收弧處的焊接質量，起弧處應將點焊處打磨成45°緩坡，收弧時應注意產生弧坑、縮孔等缺陷。
