TIG、MIG 、MAG 焊接的區別對比

TIG鎢極氬弧焊,MIG熔化極惰性氣體保護焊，MAG熔化極活性氣體保護焊。TIG焊一般是一手持焊槍，另一只手持焊絲，適合小規模操作和修補的手工焊。MIG和MAG，焊絲通過自動送絲機構從焊槍送出，適合自動焊。

一、MIG焊、MAG焊和TIG焊對比

1、MIG和 MAG的區別主要在保護氣體。設備近似，但前者一般用氬氣保護，適合焊接有色金屬；后者在氬氣里一般摻二氧化碳活性氣體，適合焊接高強鋼和高合金鋼。

2、TIG、MIG 都是惰性氣體保護焊，俗稱氬弧焊。惰性氣體可以是氬或者氦，但是氬便宜所以常用，于是惰性氣體弧焊一般稱為氬弧焊。

3、MIG焊是熔化極惰性氣體保護焊。MAG焊是熔化極活性氣體保護焊。而氣保焊根據保護氣的種類屬于MIG焊或者MAG焊。

二、主要區別

1、MIG焊和MAG焊都是熔化極氬弧焊，其區別主要是采用的保護氣體不同，MIG焊采用的保護氣體是Ar或Ar+He，而MAG焊采用的保護氣體為惰性氣體加少量氧化性氣體。在基本不改變惰性氣體電弧基本特性的條件下，以進一步提高電弧穩定性。

2、MIG焊根據所用焊絲及焊接規范的不同，可采用短路過渡、大滴過渡、射流過渡、亞射過渡及脈沖射流過渡，生產效率比TIG焊高，焊接變形比TIG焊小，母材熔深大，填充金屬熔敷速度快，易實現自動化，電弧燃燒穩定、熔滴過渡平穩、無劇烈飛濺，在整個電弧燃燒過程中，焊絲連續等速送進。可焊接所有金屬，如碳鋼、低合金鋼，特別適合焊接鋁及鋁合金、鎂及鎂合金、鈦及鈦合金、銅及銅合金、不銹鋼。板材厚度最薄1mm，也適合焊中、厚板，可全位置焊接。

3、MAG焊可采用短路過渡、噴射過渡和脈沖噴射過渡，能提高熔滴過渡的穩定性，穩定陰極斑點，提高電弧燃燒的穩定性，增大電弧熱功率，減少焊接缺陷及降低焊接成本，獲得優良的焊縫質量。適用于碳鋼、低合金鋼和不銹鋼的焊接。適合于全位置焊接。

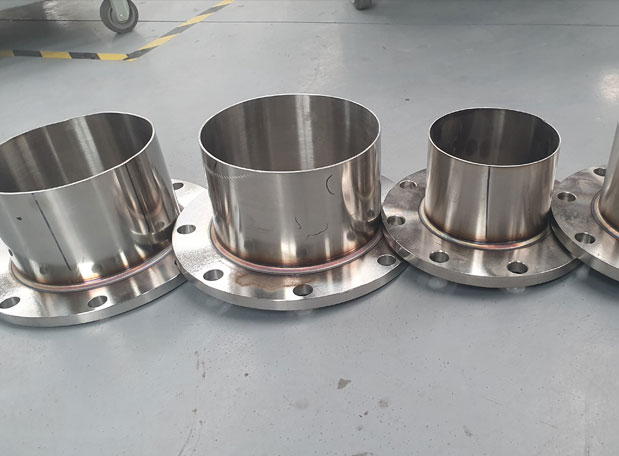

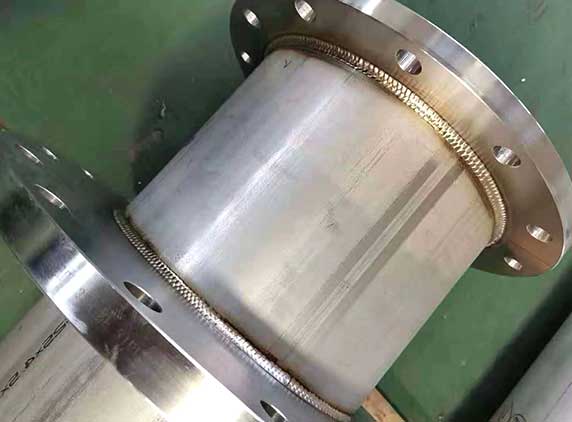

4、TIG焊又稱為非熔化極惰性氣體鎢極保護焊。無論是在人工焊接還是自動焊接 0.5～4.0mm厚的不銹 鋼時，TIG焊都是最常用到的焊接方式。用TIG焊加填絲的方式常用 于壓力容器的打底焊接，原因是TIG焊接的氣密性較好能降低壓力容器焊焊接時焊縫的氣孔。

5、TIG焊的熱源為直流電弧，工作電壓為10～95伏，但電流可達600安。焊機的正確連結方式是工件連結電源的正極，焊炬中的鎢極作為負極。惰性氣體一般為氬氣，通過焊炬送入，在電弧四周和焊接熔池上形成屏蔽。由于氬氣的保護，隔離可空氣對熔化金屬的有害作用，所以TIG 焊廣泛用于焊接。
