焊接加工闡述了焊接技術要求

焊接加工就是將焊件加熱或者加壓或者二者同時使用來實現組合的加工方式。

下面恒宇泰小編就帶大家一起來看看焊接加工中的焊接技術要求是什么？

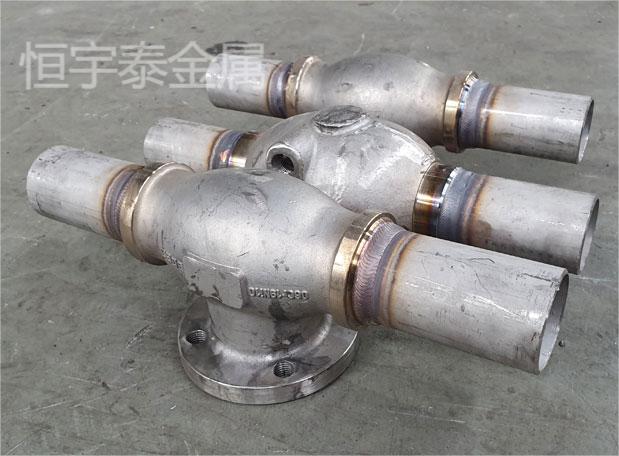

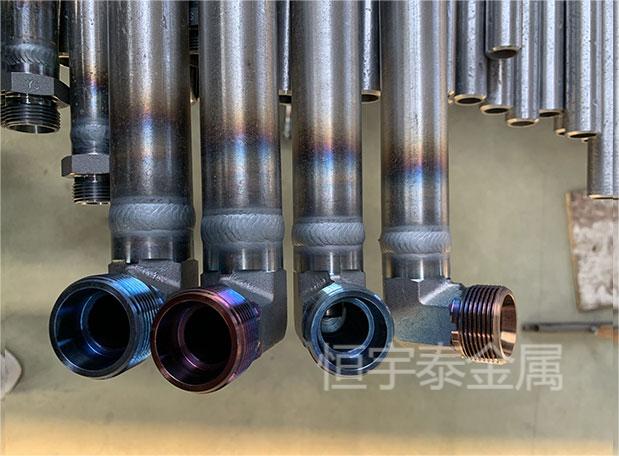

1、焊接結構件的長度尺寸公差見1-245c尺寸和形位公差數值，適用于焊接零件和焊接組件的長度尺寸。焊接件的直線度.平面度和平行度公差見1-245c尺寸和形位公差數，焊接結構件的尺寸公差與形位公差等級選用見1-245b尺寸和形位公差等級；

2、標注和未標注角度的偏差見1-246a角度偏差，角度偏差的公稱尺寸以短邊為基準邊，其長度從圖樣標明的準點算起；

3、噴丸處理的焊接件，為了防止鋼丸鉆入焊縫，必須焊接內焊縫，并盡量避免內室和內腔.如果結構上必須有內室和內腔，則必須進行酸洗，以便達到表面除銹質量等級Be(見JB/ZQ4000.10-86附錄A).對此圖樣需作標注；

4、由平爐鋼制造的低碳鋼結構件，可在任何溫度下進行焊接.但為了避免焊接過程產生裂紋及脆性斷裂，厚度較大的焊接件，焊削必須根據工藝要求，進行預熱和緩冷.板厚超過30mm的重要焊接結構，焊后應立即消除內應力，消除內應力采用550-600℃回火，或200℃局部低溫回火；

5、普通低合金結構鋼制造的焊接件，必須按照焊接零件的碳當量和合金元素含量、零件的厚度、鋼結構件的用途和要求進行焊前預熱和焊后處理；

6、有密閉內腔的焊接件，在熱處理之前，應在中間隔板上適當的位置加工Φ10mm孔，使其空腔與外界相通，需在外壁上鉆孔的，在熱處理后要重新堵上；

7、焊縫射線探傷應符合GB3323-82的規定.要進行力學性能試驗的焊接，應在圖樣或訂貨技術要求中注明。焊縫的力學性能試驗種類、試樣尺寸按GB2649-81-GB2656-81的規定，試樣板焊后與工件經過相同的熱處理，并事選經過外觀無損探傷檢查；

8、焊件要進行密封性檢驗和耐壓試驗時，應按本標準要求進行.對耐壓試驗有要求時，應在圖樣或訂貨要求中注明試驗壓力和試壓時間。

以上就恒宇泰金屬小編，介紹焊接加工中焊接技術的要求，僅供參考，希望對大家有所幫助。
