焊接加工闡述了焊接技術(shù)要求

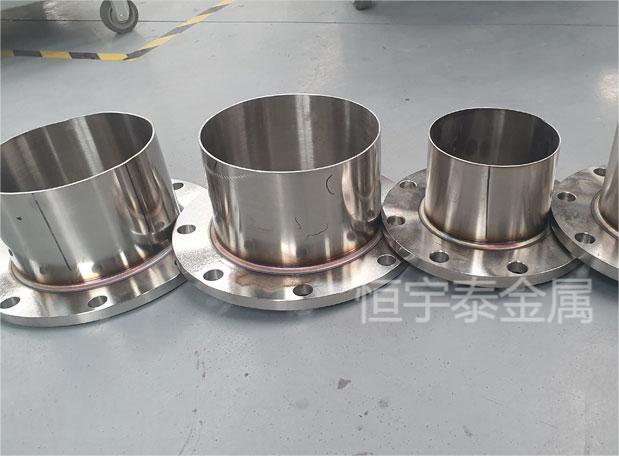

焊接加工就是將焊件加熱或者加壓或者二者同時(shí)使用來(lái)實(shí)現(xiàn)組合的加工方式。

下面恒宇泰小編就帶大家一起來(lái)看看焊接加工中的焊接技術(shù)要求是什么？

1、焊接結(jié)構(gòu)件的長(zhǎng)度尺寸公差見(jiàn)1-245c尺寸和形位公差數(shù)值，適用于焊接零件和焊接組件的長(zhǎng)度尺寸。焊接件的直線度.平面度和平行度公差見(jiàn)1-245c尺寸和形位公差數(shù)，焊接結(jié)構(gòu)件的尺寸公差與形位公差等級(jí)選用見(jiàn)1-245b尺寸和形位公差等級(jí)；

2、標(biāo)注和未標(biāo)注角度的偏差見(jiàn)1-246a角度偏差，角度偏差的公稱尺寸以短邊為基準(zhǔn)邊，其長(zhǎng)度從圖樣標(biāo)明的準(zhǔn)點(diǎn)算起；

3、噴丸處理的焊接件，為了防止鋼丸鉆入焊縫，必須焊接內(nèi)焊縫，并盡量避免內(nèi)室和內(nèi)腔.如果結(jié)構(gòu)上必須有內(nèi)室和內(nèi)腔，則必須進(jìn)行酸洗，以便達(dá)到表面除銹質(zhì)量等級(jí)Be(見(jiàn)JB/ZQ4000.10-86附錄A).對(duì)此圖樣需作標(biāo)注；

4、由平爐鋼制造的低碳鋼結(jié)構(gòu)件，可在任何溫度下進(jìn)行焊接.但為了避免焊接過(guò)程產(chǎn)生裂紋及脆性斷裂，厚度較大的焊接件，焊削必須根據(jù)工藝要求，進(jìn)行預(yù)熱和緩冷.板厚超過(guò)30mm的重要焊接結(jié)構(gòu)，焊后應(yīng)立即消除內(nèi)應(yīng)力，消除內(nèi)應(yīng)力采用550-600℃回火，或200℃局部低溫回火；

5、普通低合金結(jié)構(gòu)鋼制造的焊接件，必須按照焊接零件的碳當(dāng)量和合金元素含量、零件的厚度、鋼結(jié)構(gòu)件的用途和要求進(jìn)行焊前預(yù)熱和焊后處理；

6、有密閉內(nèi)腔的焊接件，在熱處理之前，應(yīng)在中間隔板上適當(dāng)?shù)奈恢眉庸う?0mm孔，使其空腔與外界相通，需在外壁上鉆孔的，在熱處理后要重新堵上；

7、焊縫射線探傷應(yīng)符合GB3323-82的規(guī)定.要進(jìn)行力學(xué)性能試驗(yàn)的焊接，應(yīng)在圖樣或訂貨技術(shù)要求中注明。焊縫的力學(xué)性能試驗(yàn)種類、試樣尺寸按GB2649-81-GB2656-81的規(guī)定，試樣板焊后與工件經(jīng)過(guò)相同的熱處理，并事選經(jīng)過(guò)外觀無(wú)損探傷檢查；

8、焊件要進(jìn)行密封性檢驗(yàn)和耐壓試驗(yàn)時(shí)，應(yīng)按本標(biāo)準(zhǔn)要求進(jìn)行.對(duì)耐壓試驗(yàn)有要求時(shí)，應(yīng)在圖樣或訂貨要求中注明試驗(yàn)壓力和試壓時(shí)間。

以上就恒宇泰金屬小編，介紹焊接加工中焊接技術(shù)的要求，僅供參考，希望對(duì)大家有所幫助。
